屋外用LED投光器 Raytec Vario2
こちらの商品をメールで問い合わせる。
主な特長
交換可能な角度調整レンズ
レンズを交換することにより、5パターンの照射角度の変更が可能。
レンズなし：水平10°×垂直10°
同梱レンズ：水平35°×垂直10°、水平60°×垂直25°
オプション：水平80°×垂直30°、水平120°×垂直50°
LED動作表示灯
本体下部にあるLED動作表示灯により、カバーを開けずに、機器の状態を確認することが可能。

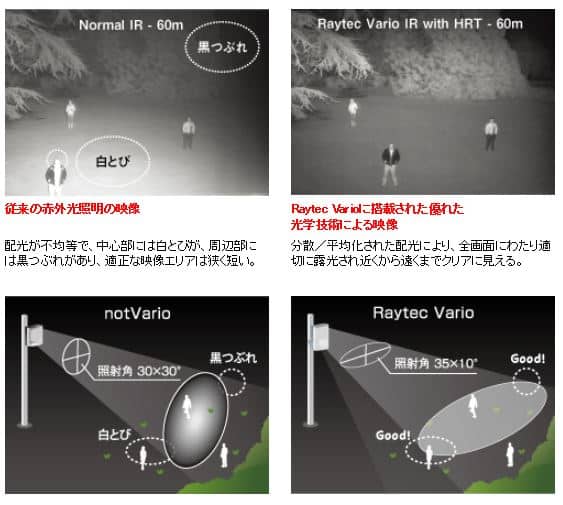

ホットスポットリダクションテクノロジー
HRT（ホットスポット リダクション テクノロジー）は照明を必要とする場所に配光を滑らかに分散させる光学技術です。白とびや黒つぶれを抑制し、クリアな映像をもたらします。
投光器本体 赤外線モデル
波長の違いにより、2タイプご用意しています。
850nmタイプ
【1灯タイプ】
VAR-i8-1、VAR-i4-1、VAR-i2-1
850nmタイプ
【2灯タイプ】
VAR-i8-2、VAR-i4-2、VAR-i2-2
850nmタイプ
【3灯タイプ】
VAR-i8-3、VAR-i4-3
940nmタイプ（受注生産モデル）
【1灯タイプ】
VAR-i8-1-c、VAR-i4-1-c、VAR-i2-1-c
940nmタイプ（受注生産モデル）
【2灯タイプ】
VAR-i8-2-c、VAR-i4-2-c、 VAR-i2-2-c
940nmタイプ（受注生産モデル）
【3灯タイプ】
VAR-i8-3-c、VAR-i4-3-c
仕様
| IR（赤外光） | |||||
| 波 長 | 850nm（940nm） | ||||
| 型 式 | VAR2-i16-1 （VAR2-i16-1-c） | VAR2-i8-1 （VAR2-i8-1-c） | VAR2-i4-1 （VAR2-i4-1-c） | VAR2-i2-1 （VAR2-i2-1-c） |
|
| 最大 照射距離 （水平×垂直） | 10×10° | 500m（225m） | 350m（155m） | 145m（90m） | 75m（65m） |
| 20×10° | 275m（125m） | 185m（80m） | 95m（60m） | 65m（45m） | |
| 35×10° | 250m（115m） | 165m（75m） | 75m（55m） | 55m（40m） | |
| 60×25° | 135m（65m） | 95m（45m） | 55m（30m） | 35m（25m） | |
| 80×30° | 105m（50m） | 70m（30m） | 35m（25m） | 25m（15m） | |
| 120×50° | 65m（30m） | 45m（20m） | 25m（15m） | 20m（10m） | |
| 電源電圧 | AC/DC24V | AC/DC12～24V | |||
| 消費電力（最大） | 100W（74W） | 46W（39W） | 13W（21W） | 10W（11W） | |
| 外部入力 | 遠隔操作またはセンサによる点灯制御可能 無電圧接点入力 トランジスタ入力 |
||||
| 外部出力 | 照度センサ出力 無電圧接点出力 | ||||
| 質 量 | 3,100g | 1,650g | 950g | 600g | |
| 使用温度・湿度 | -50℃～+50℃／10%～90%RH（但し、結露なきこと） | ||||
| ケーブル長 | 約2.5 m(ケーブル太さΦ6.5) | ||||
| 付属品 | 取扱説明書、照射角60°レンズ、照射角35°レンズ(本体に装着済) | ||||
| 本体色 | 黒 | ||||
| 保護等級 | IP66 | ||||
寸法図

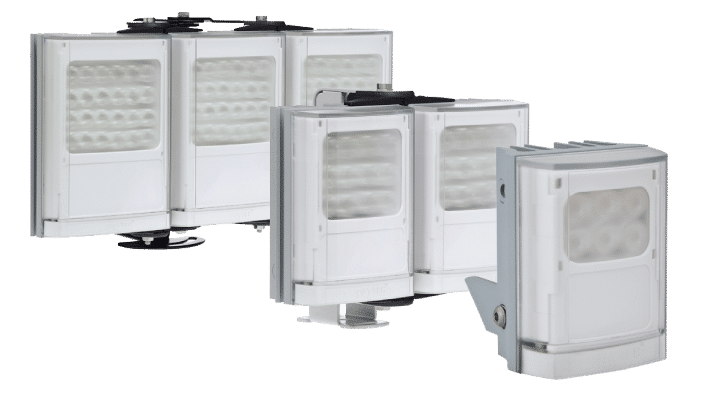

投光器本体 白色可視光モデル
【1灯】VAR-w8-1、VAR-w4-1、VAR-w2-1
【2灯】VAR-w8-2、VAR-w4-2、VAR-w2-2
【3灯】VAR-w8-3、VAR-w4-3
【1灯タイプ】
VAR-w8-1、VAR-w4-1、VAR-w2-1
【2灯タイプ】
VAR-w8-2、VAR-w4-2、 VAR-w2-2
【3灯タイプ】
VAR-w8-3、VAR-w4-3

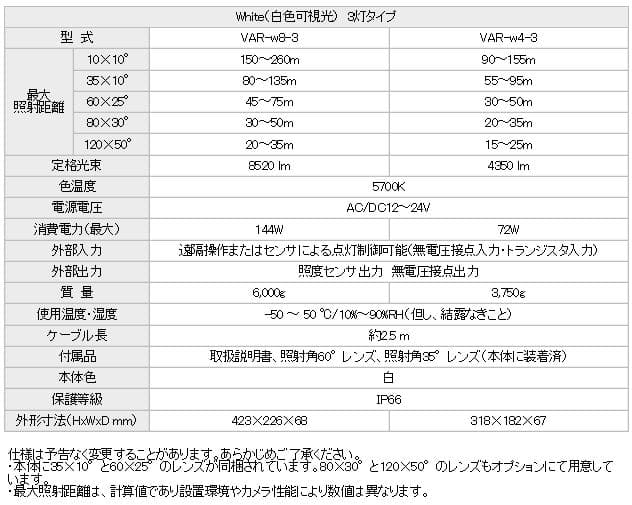

仕様
寸法図
型式のみかた
カタログ資料ダウンロード
以下をクリックしますとPDFファイルが開きますので、ダウンロード・印刷も行えます。
