ハンズフリー認証 入退出管理システム ACCURANCE-TAG（アキュランスタグ）
利便性とセキュリティ性を兼ね備えたハンズフリー認証システム
利用したいと思う理由
- いつでも確認できるという安心感。
- どのような活動・生活をしているか見たいから。
- セキュリティがしっかりしていれば利用価値はあると思う。
- 過保護かなと思うけど、やっぱり預けている間の様子などがとても気になるので。
- 行事に参加できない時などは便利。
- 今現在、園でしていることがほとんど分からないから。
- 親から離れている時の様子を見てみたい。
- 先生の対応などがわかるから。
- 風邪をひいたときなど、預けて仕事をしても気になるときがあるので、そんな時に見てみたい。
システム導入の目的と背景
入が進むハンズフリー認証システム
これまで、マンションや食品工場の出入り口では、手が塞がることで認証操作がしにくかったり、認証行為そのものが衛生面において課題となっていました。 それらの問題解決として、利便性の高いハンズフリー認証システムの採用が進んできています。
アキュランスタグの特長
利便性の高いハンズフリー認証
ポケットや鞄にタグを入れておくだけで簡単認証。荷物などで手がふさがっていても認証し、解錠できます。
スムースな通行動線
自動ドアを通過するように、通行動線を乱すことなく認証ができます
無駄開き防止
セキュア側のタグエリアをキャンセルし、無駄な開閉を防止します。
不審者滞在検出
自動ドアセンサーと連動し、タグ不携帯者が滞在した時に警告を出力する事ができます。
※15秒間滞在した場合に出力します。
セミアクティブタグで電池寿命を節約
アキュランスタグに使われているタグは全てセミアクティブタグです。
セミアクティブタグは、タグエリアに進入した時のみ電波を発信するので電池の消耗が軽減され電池が長持ちします。（約3年）
マスタータグを使って簡単登録
マスタータグを使えば、タグ設定時（登録／消去）にパソコンが不要です。
※パソコンで設定する事も可能です。

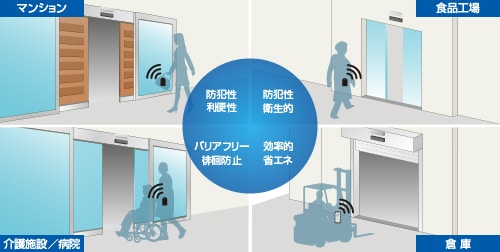

様々な利用シーン

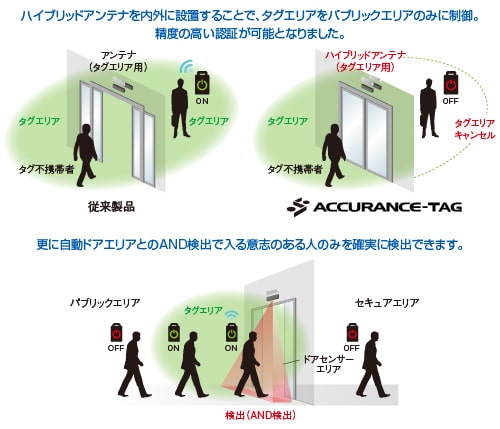

検出原理

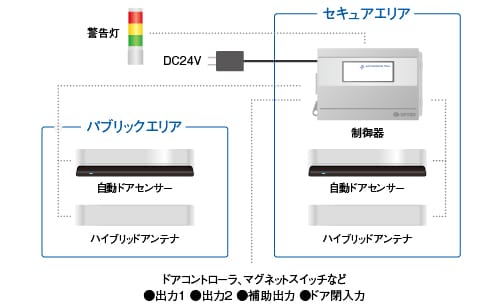

システム構成図
製品画像
仕様制御器
| 型 番 | OHF-CD1 | OHF-CS1 | ||||
| 取付場所 | 屋内 | |||||
| 電 源 | DC24V | |||||
| 消費電力 | 最大20W | 2アンテナ時:最大20W 4アンテナ時：最大30W |
||||
| 入力端子 | センサー信号 外／内 | 無電圧a接点 | センサーリレー1入力 外／内 | 無電圧a接点 | ||
| マグネットスイッチ | 無電圧c接点 | センサーリレー2入力 外／内 | 無電圧a接点 | |||
| アンテナ同軸 | F型接栓 | アンテナ同軸 | F型接栓 | 5C-FV（-2V）、最大20m | ||
| 出力端子 | 出力1 | 無電圧c接点 | DC50V 0.3A（抵抗負荷） |
|||
| 出力2 | ||||||
| 補助出力 | ||||||
| 電池不足 | 無電圧a接点 | |||||
| 認証通行 | ||||||
| 不審者滞在 | 無電圧a接点 | – | ||||
| 衝突注意 | – | 無電圧a接点 | ||||
| センサー電源 外／内 | DC24V | |||||
| アンテナ電源 外／内 | DC24V | |||||
| アンテナ信号 | 2極 | |||||
| その他 | PC接続 | LAN | 専用ソフト（別売）が必要 | |||
| アンテナ接続本数 | 最大2本 | 最大4本 | 開口幅3.5m以上は4アンテナ推奨 | |||
| 運用タグ最大登録数 | 999 | 最大グループ数も同じ | ||||
| マスタータグ最大登録数 | 5 | |||||
| ログ最大保存件数 | 約5,000件（PC非接続時） | PC接続時はメモリーに依存 | ||||
| 動作表示灯 | 緑：電源 緑：出力1 赤：タグ受信 黄：出力2 |
|||||
| タグエリアID数 | 16ch | ※PCで31chまで拡張可 | ||||
| 使用温度範囲 | 0～55℃ | 結露なきこと | ||||
| 質 量 | 900g | 本体のみ | ||||
- ハイブリッドアンテナ
| 型 番 | OHF-HAT1 | ||
| 使用場所 | 無目、天井露出 巻き取りケース、サイドフレーム |
||
| 取付場所 | 屋内、半屋外 | ||
| 推奨取付高さ | 3.5m以内 | ※2 | |
| 入力端子 | 電源入力 | DC24V | |
| 信号入力 | 2極 | ||
| 出力端子 | 電源出力 | DC24V | 4アンテナ時に使用 |
| 信号出力 | 2極 | 4アンテナ時に使用 | |
| 同軸 | F型接栓 | 5C-FV（-2V）、最大20m | |
| 送信周波数 | 93.75kHz | ||
| 受信周波数 | 314.26MHz | ||
| タグエリアサイズ | 最大4m | アンテナ～タグ直線距離※1 | |
| 使用温度範囲 | -20～55℃ | 結露なきこと | |
| 保護等級 | 天井露出取付：IP40 無目、巻き取りケース取付：IP54 サイドフレーム取付：IP55 |
||
| 質 量 | 600g | 本体のみ | |
- マスタータグ
| 型 番 | TAG(MD) | TAG(MS) | ||
| 電 源 | 単4型電池×3本 | |||
| 電池寿命 | 約3年 | 1日10回通行、 常温（25℃）使用時※1 |
||
| 送信周波数 | 314.26MHz | |||
| 受信周波数 | 93.75kHz | ※1 | ||
| 標準電波到達距離 | 見通し5m | |||
| 動作表示灯 | 緑：動作確認モード 青：登録モード 黄：無効モード 赤：消去モード 白：全消去モード |
緑：動作確認モード 青：出力1登録モード 紫：出力2登録モード 黄：無効モード 赤：消去モード 白：全消去モード |
||
| 使用温度範囲 | 0～55℃ | 結露なきこと | ||
| 質 量 | 130g | 電池含む | ||
- ノーマルタグ
| 型 番 | TAG100 | ||
| 電 源 | ボタン型電池 CR2032×1個 | ||
| 電池寿命 | 約3年 | 1日10回通行、 常温（25℃）使用時※1 |
|
| 送信周波数 | 314.26MHz | ||
| 受信周波数 | 93.75kHz | ||
| 標準電波到達距離 | 見通し5m | ※1 | |
| 使用温度範囲 | 0～55℃ | 結露なきこと | |
| 保護等級 | IP55 | ||
| 質 量 | 18g | 電池含む | |
- ボタン付きタグ
| 型 番 | TAG200 | ||
| 電 源 | ボタン型電池 CR2032×1個 | ||
| 電池寿命 | 約3年 | 1日10回通行、 常温（25℃）使用時※1 |
|
| 送信周波数 | 314.26MH | ||
| 受信周波数 | 93.75kHz | ||
| 標準電波到達距離 | 見通し10m | ※1 | |
| 使用温度範囲 | 0～55℃ | 結露なきこと | |
| 保護等級 | IP40 | ||
| 質 量 | 22g | 電池含む | |
外形寸法図
