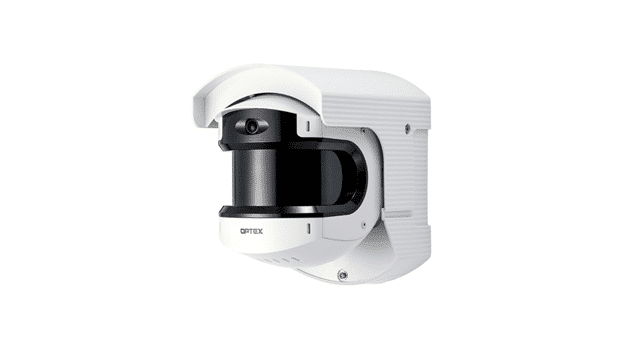

レーザースキャンセンサー REDSCAN Proとは｜RLS-50100V・RLS-3060V

高度な検知性能、長距離のエリア領域、高い耐悪環境性能を備えた高精度かつ高機能なセンサーです。　

主な特長

対象の大きさ、速度、センサーからの距離を識別。次世代型高機能レーザースキャンセンサー

REDSCAN Proシリーズは広範囲な検知領域と分割・個別設定が可能なエリア構成により、通常は複数のセンサーが必要なシステムでもセンサー1台で実現できます。
さらにセンサーにはカメラが内蔵されており、アラームイベントを記録しログとイベント前後の写真とビデオの両方を保存できます。そのため、検知トリガー要因の確認・検証・記録ができることで、より現場に適した運用設計ができるようサポートします。

ON VIF規格

REDSCAN ProシリーズはONVIF規格に準拠し、通信プロトコルを介してONVIFのIPネットワークデバイスにアラーム出力を送信することができます。
搭載しているカメラの録画映像は、ONVIFRTSPプロトコルを介して管理ソフトウェアプラットフォームへの接続も可能です。

対応通信プロトコル
UDP/TCP/HTTP/HTTPS/IPV4/DNS/DHCP/SNMPv1-v3/NTP/S-Discovery/ONVIF/IEEE 802.1X/IPV6

簡単な設置と高いメンテナンス性能

REDSCAN Proシリーズには、設置と歩行テストをサポートするアシスタンスカメラが搭載されています。
カメラ映像内には視覚的ガイダンスとなるレーザーラインを表示、検知角度の調整がしやすくなります。
さらに、センサー本体のハウジングには調整ブラケットを内蔵し上下ー5～＋95°、左右±5°範囲で可動するため追加で金具を用意する必要はありません。
また、センサーの設定はWebブラウザ行い、専用ソフトのインストールの必要はありません。
同モデル（1つのRLS-50100Vから別のRLS-50100V）であれば、同じ設定をコピーし反映させることができます。

１台で広範囲をカバー

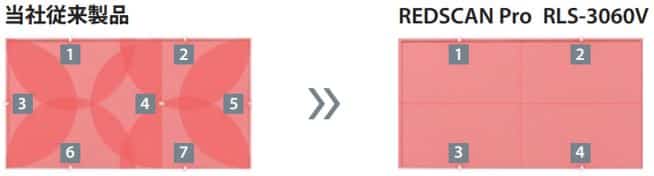

四角形の検知エリア構成のため、プランニングが行いやすく、センサー1台で広範囲をカバーします。設置台数が従来製品より抑えられるため、施工の工数負担を軽減します。

※検知範囲は、対象の反射率とサイズにより変化します。

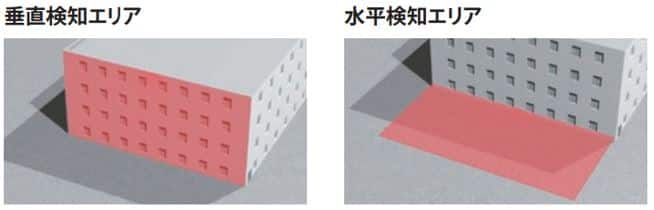

2パターンの検知エリア

設置環境や検知用途に合わせ、垂直検知エリアと水平検知エリアの2種から設置方法を選ぶことができます。

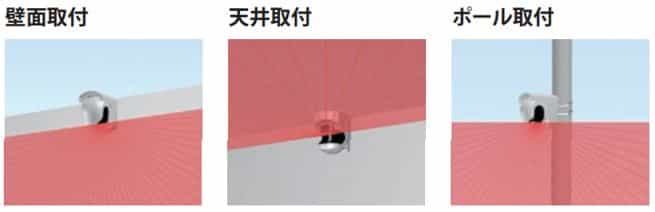

金具無しで3パターン設置

REDSCAN Proシリーズはセンサー本体のみで壁、天井、ポールの3つの取付けを行うことができます。オプション金具不要で設置場所に合わせ選択できます。

分割・個別設定が可能な検知エリア構成

検知エリアを分割し、それぞれ独立した個別の設定を適用することができるため、設置環境や運用上最適な検知感度と検知エリアサイズを構成します。

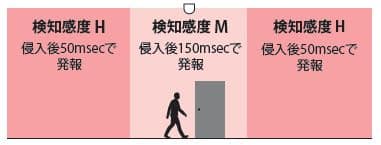

■特定のエリアのみ、検知感度を変える
ドアや窓など、特定の検知ゾーンを異なる検知感度レベルへ設定

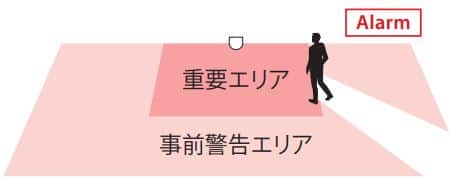

■事前警告エリアと警戒エリア
2種類の検知エリアを設定

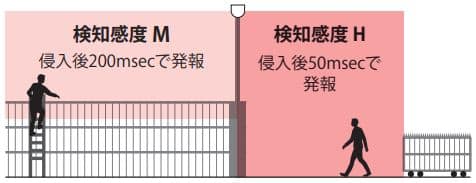

■異なるエリア高さ・感度
走り込み侵入やフェンスを乗り越えての侵入など、想定されるリスクに合わせた設定

誤検知・誤報の削減

自動エリア調整

自動エリア調整機能により、地面の凸凹など地面の変化に合わせ検知エリアを自動で調整します。
調整範囲0～80mの範囲で指定することができ、落ち葉や雪の蓄積など、季節を通して地表面に変化が起こる環境でも対応できます。

小動物が多く横切る環境にも

誤検知の要因となる地面を移動する小動物を無視できる小動物許容機能を搭載。
これにより、犬など小動物による誤検知を低減します。
地面近くの検知感度を上げる必要がある場合は、この機能をOFFにすることができます。

悪天候に左右されない「耐環境性能」

霧や雪など過酷な環境下での誤動作低減に使用します。
○霧の状態での誤発報を減らし、設定機能と合わせバランスの取れた検知を行います。
○濃霧や雪の場合、この機能をオンにすることで誤報回数を減らします。

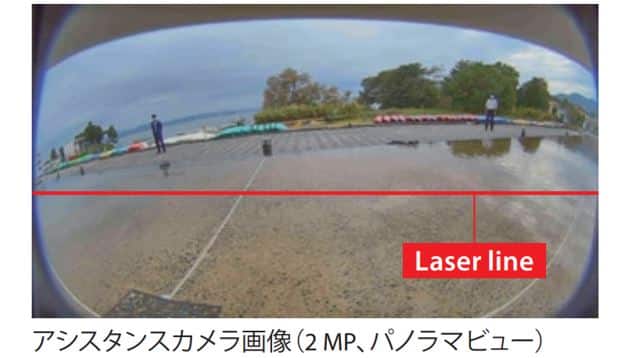

検知エリアの可視化

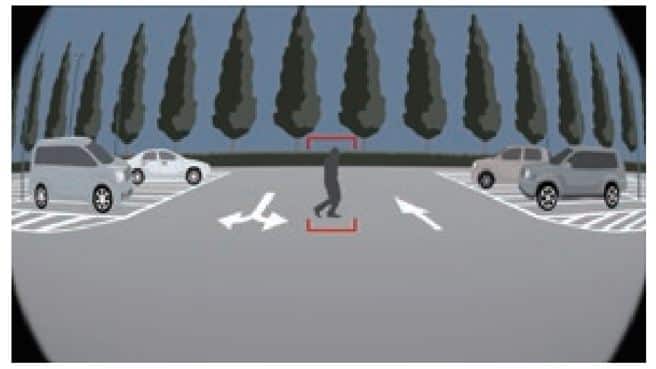

アシスタンスカメラで撮影した映像には、調整の目安となるレーザーラインが表示されます。
これにより角度調整を簡単に行うことができます。

自由度の高い角度調整

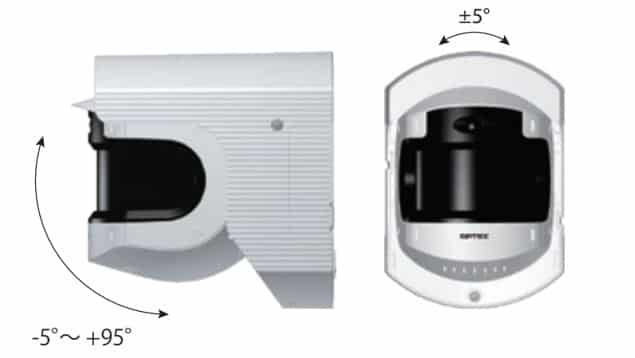

センサー本体で上下ー5～＋95°、左右±5°の可動範囲です。

Webブラウザ設定

設定はすべてWebブラウザで完結します。専用ソフトウェアをインストールする必要はありません。

検知要因の確認・検証・記録

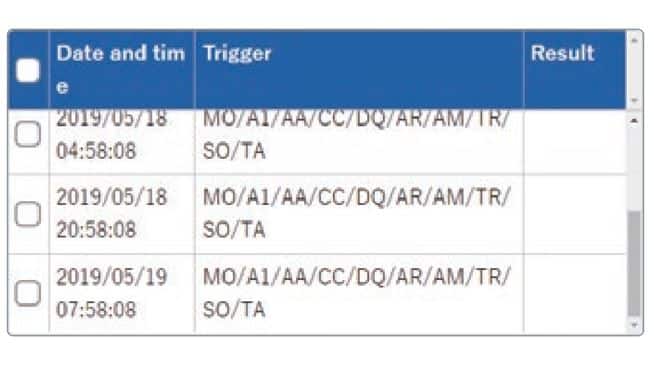

イベントログ機能

センサー発報時に検知ログが記録されます。

アシスタンスカメラによる記録

センサー発報前後の状況を内蔵カメラにて撮影、記録します。

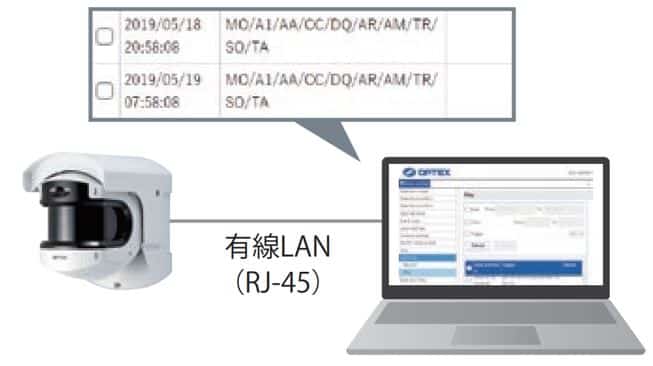

大容量メモリー

センサー発報前後の検知データーとカメラ映像は、センサー本体に記録されます。（最大500イベント）

推奨設置場所

1. 重要施設：変電所、エネルギー関連施設
2. ビルの屋上警備：銀行、証券取引所
3. 壁面設備：大型倉庫、配送センター
4. 敷地内警備：商業施設、住居
5. その他、湾岸施設、刑務所、浄水場、美術館、博物館、神社仏閣等
