ソーラー防犯カメラ 資料ダウンロード ソーラー防犯カメラ 施工写真太陽光発電で防犯ができる ソーラー防犯カメラ
ソーラー防犯カメラとは、ソーラーパネル搭載で、商業用電源を必要としないローコストタイプのソーラー防犯監視カメラです。
「太陽電池」は、太陽の光エネルギーを直接電力に変換する「発電機」の役割をはたします。
太陽から地上に降り注ぐ光エネルギーが「太陽電池」に当たると「光起電力効果/光電効果」と呼ばれる現象が起こります。光が照射されることで、太陽電池を構成している半導体の電子が動き、電気が起きるのです。

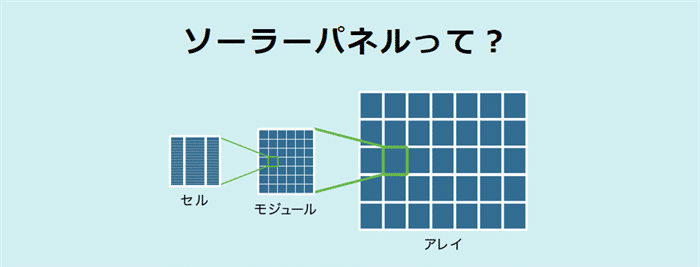

ソーラーパネルは、太陽電池をたくさんつなげたものです。一番小さな単位を「セル」、そのセルを板状につなげたものを「モジュール/パネル」と呼びます。
最近ではソーラーパネルを一般家庭の屋根に設置することが増えてきました。また、効率よく大きな電力を生み出すために休閑地などの広い土地にたくさんのソーラーパネルを設置して大きな電力を生み出す「メガソーラー」も増えています。
ソーラー電源装置比較表
- ソーラー電源装置比較表 ←「ソーラー電源装置比較表」のダウンロードはコチラ
ソーラー電源装置は受注生産です。ご要望に応じたバッテリー・ソーラーパネルで自由にカスタマイズ可能です。カタログは一例です。
【固定式ソーラー電源装置】 ※仕様の詳細はカタログをご覧ください。なお、仕様は部材の仕入れ状況により変更する場合がございます。※
型番 | KSP-45A | ||
項目 | 仕様 | 備考 | |
ソーラーパネル ※単結晶シリコンセル |
出力 | 80Wh ±5% | 設置角度:南向き30度 |
パネルサイズ | 高さ795mmx幅670mmx奥行30mm | 重量:6Kg | |
バッテリー | 蓄電容量 | 45Ah(12V) | 長寿命、密閉式鉛蓄電池 |
外形寸法 | 高さ198mmx幅166mmx奥行171mm | 重量:14.1Kg | |
バッテリーBOX | 外形寸法 | 高さ400mmx幅400mmx奥行200mm | 重量:12.8Kg |
接続BOX | 外形寸法 | 高さ180mmx幅110mmx奥行80mm | |
備考 | 総重量 約40Kg、充放電コントローラー・インバーター付(DC12V) ポール径:Φ89.1mm バッテリーは接続BOXからのケーブルで、接続コネクタでの接続になります(バッテリーBOX背面)。 ポール及びカメラは別売です。 |
||
型番 | KSP-75A | ||
項目 | 仕様 | 備考 | |
ソーラーパネル ※単結晶シリコンセル |
出力 | 100Wh ±5% | 設置角度:南向き30度 |
パネルサイズ | 高さ1220mmx幅505mmx奥行30mm | 重量:7.9Kg | |
バッテリー | 蓄電容量 | 75Ah(12V) | 長寿命、密閉式鉛蓄電池 |
外形寸法 | 高さ202mmx幅260mmx奥行170mm | 重量:23.8Kg | |
バッテリーBOX | 外形寸法 | 高さ500mmx幅400mmx奥行200mm | 重量:15Kg |
接続BOX | 外形寸法 | 高さ236mmx幅160mmx奥行120mm | |
備考 | 総重量 約48Kg、充放電コントローラー・インバーター付(DC12V) ポール径:Φ89.1mm バッテリーは接続BOXからのケーブルで、接続コネクタでの接続になります(バッテリーBOX背面)。 ポール及びカメラは別売です。 |
||
型番 | KSP-100A | ||
項目 | 仕様 | 備考 | |
ソーラーパネル ※単結晶シリコンセル |
出力 | 160Wh ±5% | 設置角度:南向き30度 |
パネルサイズ | 高さ1485mmx幅668mmx奥行35mm | 重量:12Kg | |
バッテリー | 蓄電容量 | 100Ah(12V) | 長寿命、密閉式鉛蓄電池 |
外形寸法 | 高さ338mmx幅170mmx奥行212mm | 重量:34Kg | |
バッテリーBOX | 外形寸法 | 高さ500mmx幅600mmx奥行250mm 専用スタンド付(H150mm、2.3Kg) |
重量:24.4Kg |
接続BOX | 外形寸法 | 高さ236mmx幅160mmx奥行120mm | |
備考 | 総重量 約75Kg、充放電コントローラー・インバーター付(DC12V) ポール径:Φ89.1mm バッテリーは接続BOXからのケーブルで、接続コネクタでの接続になります(バッテリーBOX背面)。 バッテリーBOXは、最下部の専用スタンドに直置き、固定します。 ポール及びカメラは別売です。 |
||
型番 | KSP-200A | ||
項目 | 仕様 | 備考 | |
ソーラーパネル ※単結晶シリコンセル |
出力 | 245Wh(1台) ±5% | 設置角度:南向き30度 |
パネルサイズ | 高さ1324×幅992mmx奥行35mm | 重量:15Kg | |
バッテリー | 蓄電容量 | 200Ah(12V)(100Ah:2台) | 長寿命、密閉式鉛蓄電池 |
外形寸法 | 高さ338mmx幅170mmx奥行212mm (1台当たりの寸法) |
重量:34Kg(1台当たり) 合計重量:68Kg |
|
バッテリーBOX | 外形寸法 | 高さ700mmx幅500mmx奥行250mm 専用スタンド付(H150mm、2.3Kg) |
重量:24.9Kg |
接続BOX | 外形寸法 | 高さ236mmx幅160mmx奥行120mm | |
備考 | 総重量 約110Kg、充放電コントローラー・インバーター付(DC12V) ポール径:Φ114.3mm バッテリーは2段重ねの設置で、接続BOXからのケーブルは接続コネクタでの接続になります。 (バッテリーBOX背面) バッテリーBOXは、最下部の専用スタンドに直置き、固定します。 ポール及びカメラは別売です。 |

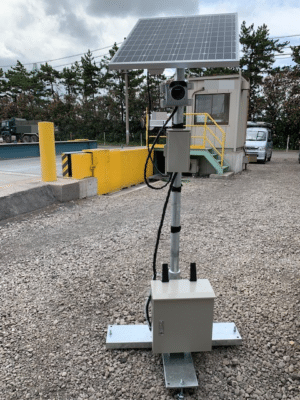

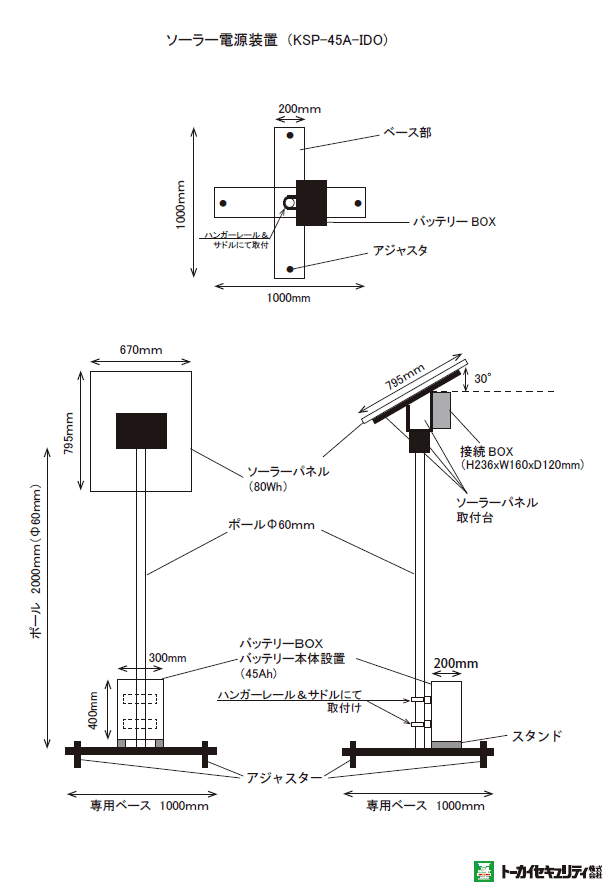

【移動式ソーラー電源装置】 ※仕様の詳細はカタログをご覧ください※
型番 | KSP-45A-IDO | ||
項目 | 仕様 | 備考 | |
ソーラーパネル ※単結晶シリコンセル |
出力 | 80Wh ±5% | 設置角度:南向き30度 |
パネルサイズ | 高さ795mmx幅670mmx奥行30mm | 重量:6Kg | |
バッテリー | 蓄電容量 | 45Ah(12V) | 長寿命、密閉式鉛蓄電池 |
外形寸法 | 高さ198mmx幅166mmx奥行171mm | 重量:14.1Kg | |
バッテリーBOX | 外形寸法 | 高さ400mmx幅300mmx奥行200mm | 重量:10.3Kg |
接続BOX | 外形寸法 | 高さ180mmx幅110mmx奥行80mm | |
専用ベース | 外形寸法 | 1000mmx1000mm | 重量:25Kg(高さ調節可能) |
ポール | 外形寸法 | Φ60mm、長さ2.0m | 重量:12Kg |
備考 | 総重量 約65Kg 充放電コントローラー・インバーター付(DC12V) バッテリーは接続BOXからのケーブルで、防水コネクタでの接続になります(バッテリーBOX背面)。 移動式タイプはポールを含みます。カメラは別売です。 |
||
型番 | KSP-75A-IDO | ||
項目 | 仕様 | 備考 | |
ソーラーパネル ※単結晶シリコンセル |
出力 | 100Wh ±5% | 設置角度:南向き30度 |
パネルサイズ | 高さ1220mmx幅505mmx奥行30mm | 重量:7.9Kg | |
バッテリー | 蓄電容量 | 75Ah(12V) | 長寿命、密閉式鉛蓄電池 |
外形寸法 | 高さ202mmx幅260mmx奥行170mm | 重量:23.8Kg | |
バッテリーBOX | 外形寸法 | 高さ500mmx幅400mmx奥行200mm | 重量:15Kg |
専用ベース | 外形寸法 | 1000mmx1000mm | 重量:25Kg(高さ調節可能) |
ポール | 外形寸法 | Φ60mm、長さ2.0m | 重量:12Kg |
接続BOX | 外形寸法 | 高さ236mmx幅160mmx奥行120mm | |
備考 | 総重量 約85Kg 充放電コントローラー・インバーター付(DC12V) バッテリーは接続BOXからのケーブルで、防水コネクタでの接続になります(バッテリーBOX背面)。 移動式タイプはポールを含みます。カメラは別売です。 |
||
型番 | KSP-100A-IDO | ||
項目 | 仕様 | 備考 | |
ソーラーパネル ※単結晶シリコンセル |
出力 | 160Wh ±5% | 設置角度:南向き30度 |
パネルサイズ | 高さ1485mmx幅668mmx奥行35mm | 重量:12Kg | |
バッテリー | 蓄電容量 | 100Ah(12V) | 長寿命、密閉式鉛蓄電池 |
外形寸法 | 高さ338mmx幅170mmx奥行212mm | 重量:34Kg | |
バッテリーBOX | 外形寸法 | 高さ500mmx幅600mmx奥行250mm 専用スタンド付(H150mm、2.3Kg) |
重量:24.4Kg |
専用ベース | 外形寸法 | 1000mmx1000mm | 重量:25Kg(高さ調節可能) |
ポール | 外形寸法 | Φ60mm、長さ2.5m | 重量:14Kg |
接続BOX | 外形寸法 | 高さ236mmx幅160mmx奥行120mm | |
備考 | 総重量 約112Kg 充放電コントローラー・インバーター付(DC12V) バッテリーは接続BOXからのケーブルで、防水コネクタでの接続になります(バッテリーBOX背面)。 バッテリーBOXは、最下部の専用スタンドに直置き、固定します。 移動式タイプはポールを含みます。カメラは別売です。 |

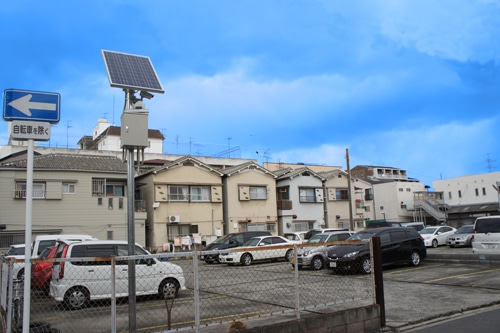

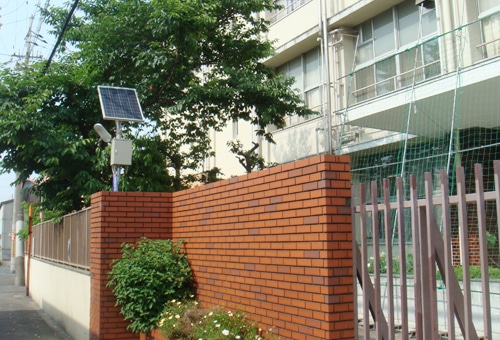

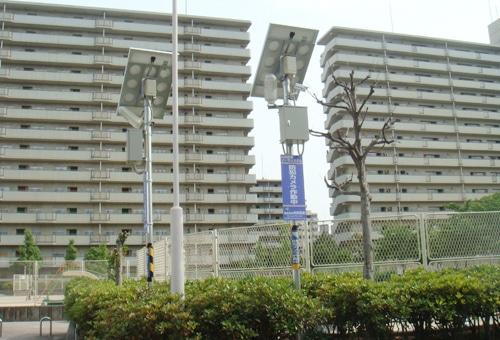

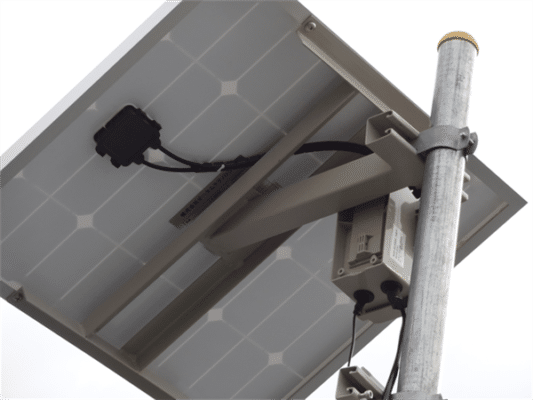

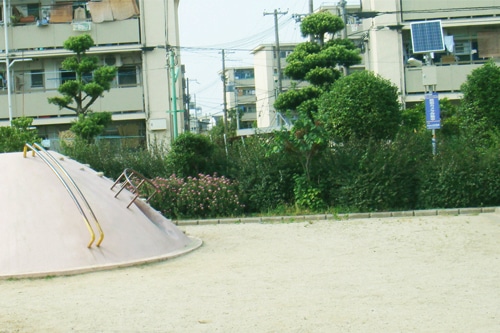

ソーラー防犯カメラ 施工写真
ソーラーパネル、バッテリーの選定のしかた
1. 使用機器の消費電力(1日)を確認例えば10Wの場合、
10Wx24時間=240W → ①
2. ソーラーパネルの選定
ソーラーパネルのW数 x 0.85(損失)x3.3時間(1日の日照時間) → ②
したがって、
ソーラーパネルのW数 = ①÷(0.85x3.3)=86W
②は①よりも少なくする必要があるため、
『消費電力10Wの場合、86W以上のソーラーパネルを使用する』、となります。
3. バッテリーの選定
無日照時間を何日にに設定するかにより計算が異なります。
例えば3日の場合、
①x3=720W → ③
バッテリーの容量(A)x 12V x 0.8(損失) =使用可能電力(W)
したがって、
バッテリー容量(A)= ③ ÷ (12x0.8)=75A
4. その他
インバーターを使用する場合はAC変換時の損失(10%)が発生しますので、その分バッテリー容量をプラスする必要があります。
■注意点■上記の計算で、損失・日照時間の数値は絶対のものではありません。あくまでも目安とお考えください。
過剰な容量の機器を使用する必要はありませんが、多少の余裕を持った機器構成がよろしいでしょう。

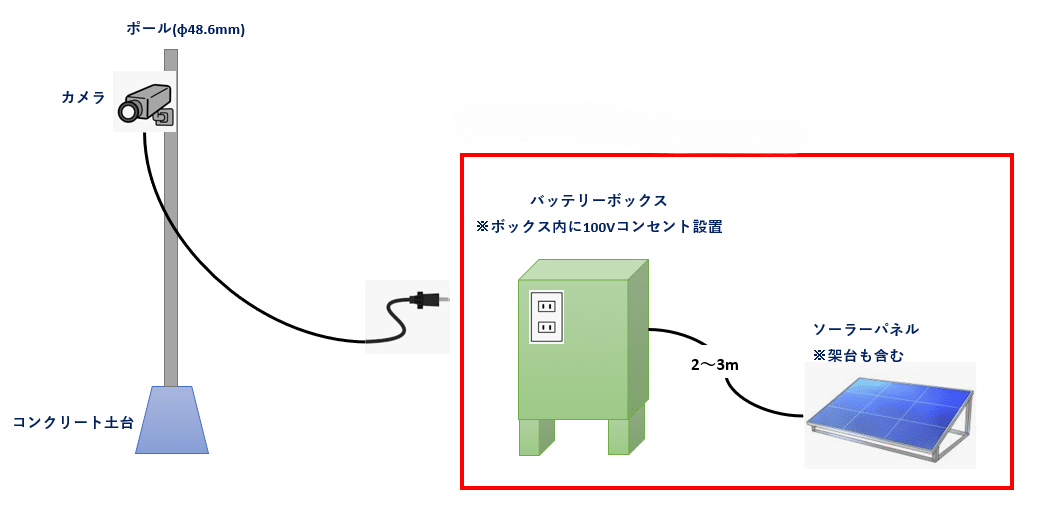

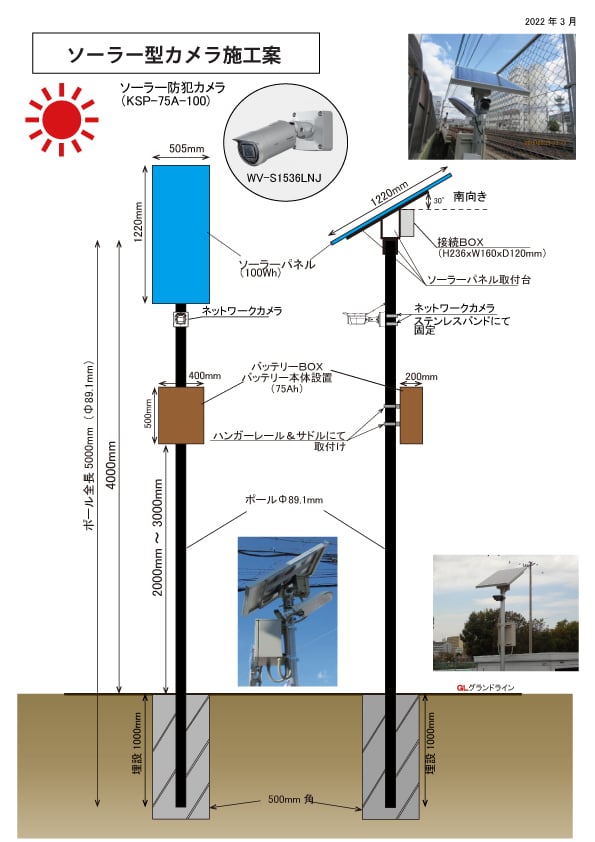

ソーラー防犯カメラ 施工案(KSP-75A-CAM)
①ソーラーパネル | |
・100Wh ±5%、重量7.9Kg ・単結晶シリコン 南向き30 度 ・H1220mmx W505mmx D30mm |
使用温度範囲:-40~+85° |
②防犯カメラ | |

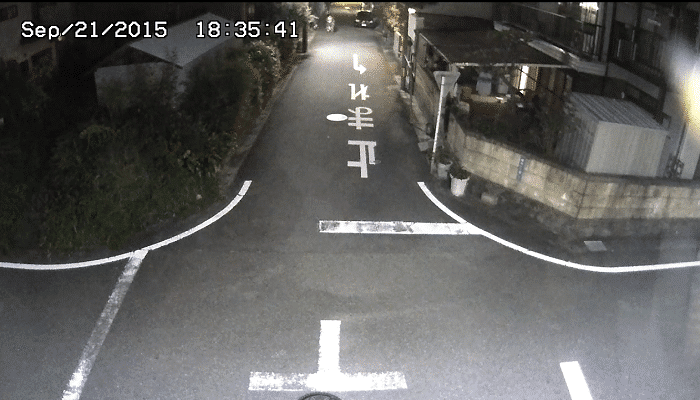

・パナソニックHD赤外線IPカメラ WV-S1536LNJ 消費電力:最大9.4W 240万画素、SDカード録画式 128GBのSDカードで約2週間録画 |
・パナソニックHD全方位カメラ WV-S4550L 消費電力:最大11.5W 680万画素、SDカード録画式 魚眼+パノラマ(最大30fps) |
③バッテリー本体 | |
・75Ah鉛バッテリー(12V) ・H260mmx W202mmx D170mm ・重量23.8Kg |
使用温度範囲:-15~50° |
④バッテリーボックス | ・H500mmx W400mmx D200m ・鉄製、水切構造、防塵・防水パッキン付 ・粉体塗装、重量16.2Kg |
⑤建柱用電設ポール | |
パナソニックEポール 、Φ89.1 亜鉛めっき仕上げ、シルバー色 | |
その他:充放電コントローラ:使用範囲:-20℃~60℃ |
※バッテリーボックス内蔵機器
a)バッテリー本体 | b)充放電コントローラー+端子盤 |
c)DC/ACインバーター(100Vコンセント付き)DC12V | d)無線画像データダウンロード用WiFi親機 ・無線LANにてPCへダウンロード可能 |
e)シチズンGPSタイムサーバー(オプション) ・GPS衛星電波の高精度な時刻を受信、 自動時刻補正する ・H110xW90xD25、重さ200g ・消費電力:最大2.2W |
f)WEB監視用モバイルルーター(オプション) ・NTTドコモのXi/FORMA網を利用した通信 ・M2Mルーターによる高速パケット通信 ・通信速度:上り50Mbps、下り100Mbps ・寸法:H22xW127xD81、重さ350g ・消費電力:最大5W/平均2W(LTE通信時) |

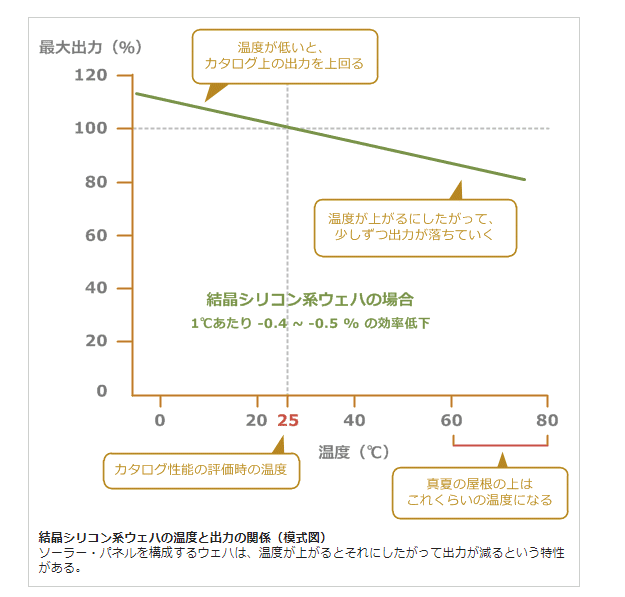

模式図:結晶シリコン系ウェハの温度と出力の関係

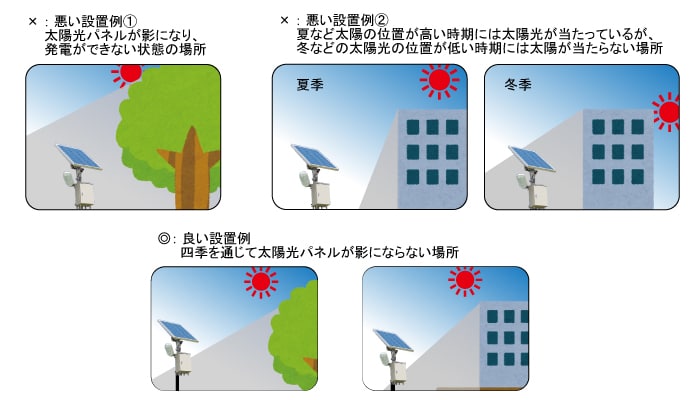

ソーラーパネルの設置場所の選定
- より安定した性能を確保するために、ソーラーパネルにビルや壁、樹木、石垣などの影がかかる場所は避け、四季を通じて太陽光が当たる場所を選んで設置してください。
- また、夏季と冬季では太陽の高度が違いますので、この点も考慮して設置してください。
ソーラーシステムの仕組み
ソーラーシステムの仕組み
太陽光発電システムには系統連系型システムとオフグリッド(独立型)システムとあり、自作するなら後者となります。系統連系型システムは住宅の屋根一面に設置する一般的なタイプで、電力会社と売買電します。オフグリッド(独立型)システムは、系統連系型システムのように電力会社の送電網とはつながってはおらず独立した形となっているので、DIYで作るのであればこちらが向いているのです。
実際に、オフグリッドシステムで独立した電気は多数街中でも見かけられ、道路標識やソーラー街灯といった身近なものがそれに当たります。近年の自然災害への不安から、ライフラインが絶たれてしまった際の非常電源として、また環境破壊の進行を予防するためにと、DIYによる太陽光発電システムの構築・利用が増えています。
DIYで太陽光発電を作るメリット
DIYで作る太陽光発電は、さまざまな目的に合わせた形で作れるのが魅力。点灯時間の長い外灯や防犯灯などの照明、パソコンやテレビなどの家電製品、農作物の獣害防止の電気柵、キャンピングカー、船舶ボートのバッテリー補給のために等、利用シーンや予算に合わせたシステム構築が可能。もちろん、太陽光パネル1枚だけでもOK。
最初は小さく、次第に大きく増やしていく事もできるのです。
また、電力会社の送電線とはつながっていない独立した蓄電システムですので、災害など非常事態における停電でも、電力を確保することが可能となります。反対に、独立しているので電力会社に売電することはできません。

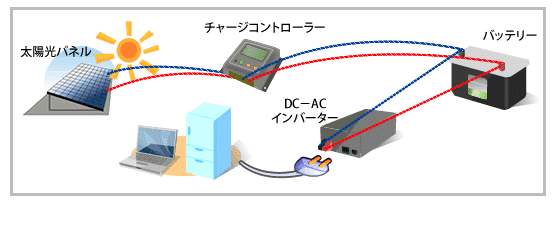

発電から実際に電気が使われるまで
太陽光パネルで発電した電気は、充電コントローラーを通りバッテリーに蓄電。それを交換変換し、目的に合わせて使用します。例えば、一般家電の100V機器で使う場合は、DC/ACインバーターを通って交流交換した後に機器を接続して。直流機器の照明やテレビ、扇風機などは、バッテリーからそのまま取りだして使われています。
基本的システムに必要なアイテム
太陽光発電を構築する道具としては、ソーラーパネルやバッテリー、DC/ACインバーター、チャージコントローラー、ケーブル、電圧計、電工ベンチなどの工具は必須です。
太陽光パネル
太陽光から直流電力を発生させます。発電量は設置した方角や角度で異なり、直角に当たっている時が一番発電量が多くなります。南向き、角度30度が安定した発電ができるといわれています。
充電コントローラ
発電した電気をバッテリーへ充電させるためのコントローラー。過充電や過放電、太陽光パネルに逆流するのを予防します。充電時のロスを減らすMPPT方式コントローラというのもあり、種類も豊富に揃っています。
バッテリー(蓄電池)
直流電力を蓄電。バッテリーの種類はさまざまで、充電電圧が合わずに満充電しないものも。システムや充電コントローラーとの組み合わせを考えて選びます。
直流電流のメリット・デメリット
LED照明やデジタル家電などを太陽光発電で動かすには、直流電力でそのまま利用します。
この場合、交流100Vへ変換しなくてすむので、DC/ACインバーターは不要。機器による電力消費や変換ロスが30%ほど減り、電力ロスの解消にもなるものの、直流電力でのシステム構築では、使用できる機器が意外と少ない事がデメリットとなります。

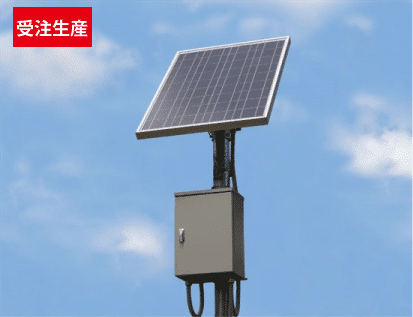

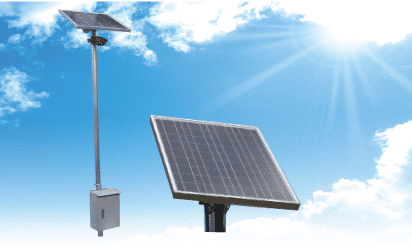

ソーラー電源装置 KSP-100A(移動式タイプ:KSP-100A-IDO)
商業用電源を必要としない防犯カメラ用のソーラー電源装置です。
すでにお持ちの防犯カメラを使用して「ソーラー電源式防犯カメラ」を設置される方に最適です。
また、その他電源のない場所でDC12V、またはAC100Vの各種機器(消費電力の少ない)のご使用もできます。

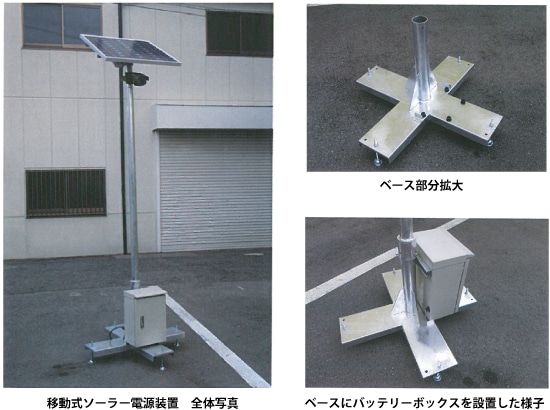

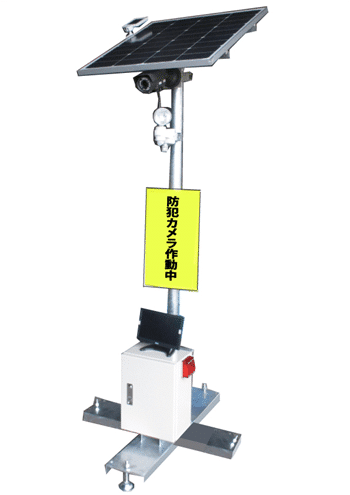

移動式タイプ(KSP-100A-IDO)
お客様のご要望により、KSP-100Aに移動式タイプ(KSP-100A-IDO)をご用意いたしました。
今日は駐車場を監視、明日は玄関先を監視、といったふうに移動させて設置が可能です。

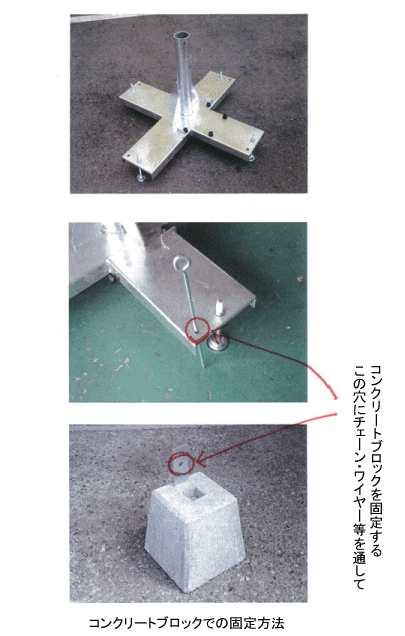

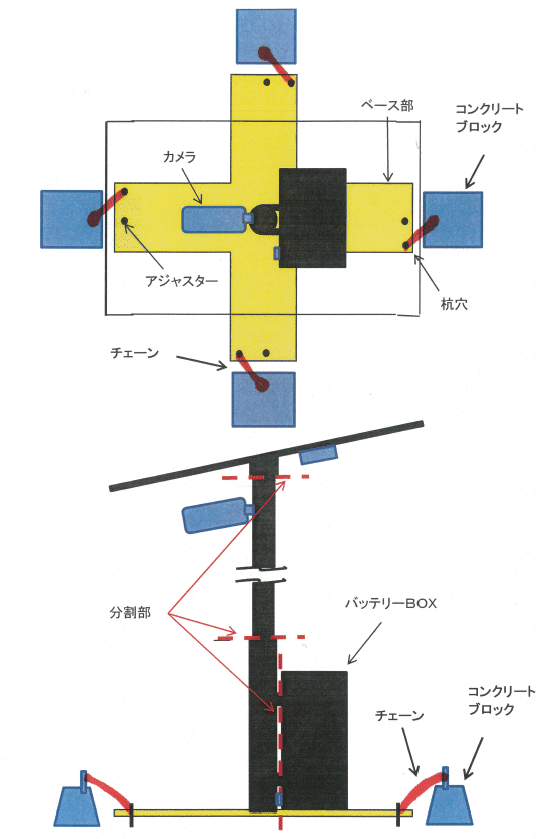

【移動式ソーラー電源装置をコンクリートブロックで固定する場合の施工例】
特長
電源工事不要、電気代不要
ソーラー電源により商業用電源が不要で、電源工事・電気料金がいりません。したがって電気料金が発生しないため、維持管理費の予算捻出が不要。電源を確保することが難しい場所でも容易に設置可能。
160W 出力のソーラパネル
出力160Wh の大型ソーラーパネルを搭載。短時間でバッテリー充電可能。
※ソーラーパネル搭載 推定損失割合:約15%
※※ソーラーパネルの仕様は、予告なく変更する場合がございます。
天候に左右されず長時間使用可能
100Ah の大容量バッテリーを搭載しているため、悪天候が続きソーラーパネルからの電源供給がされなくても長時間の稼働が可能。 (悪天候が予想以上に続いても天候が回復すれば短時間で復帰)
コンパクト設計
ソーラー電源、蓄電部がコンパクトに設計されているため、わずかなスペースでも設置可能。
使用する防犯カメラについて
電源DC12Vのものをご使用ください。消費電力が750mAの場合無日照時間は約4日間です。
※無日照時間:ソーラーパネルからの電源供給がなくてもカメラが稼働する時間。

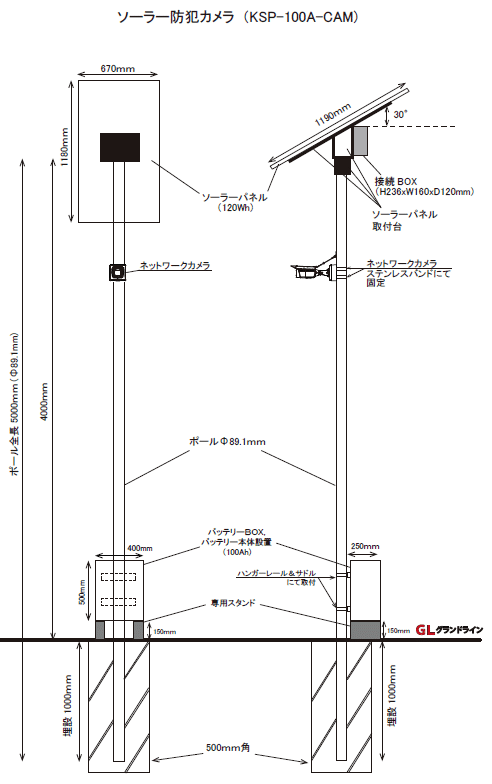

KSP-100A 姿図
ソーラー電源装置 KSP-100A 仕様
項目 | 仕様 | 備考 | |
ソーラーパネル | 出力 | 160Wh ±5% | |
セル種類 | 単結晶シリコン | ||
設置角度 | 南向き30度 | ||
パネルサイズ | 高さ1485mmx幅668mmx奥行35mm | ||
重量 | 12Kg | 取付金具重量を含む | |
バッテリー | 蓄電容量 | 100Ah(12V) | 長寿命、密閉式鉛蓄電池 |
外形寸法 | 高さ338mmx幅170mmx奥行212mm | ||
重量 | 34Kg | ||
バッテリーBOX | 外形寸法 | 高さ500mmx幅600mmx奥行250mm | 屋外用 |
重量 | 24.4Kg | ||
その他 | 専用スタンド付(H150mm,2.3Kg) | ||
充放電コントローラー | 充電リミット | 14.4V | 遮断 |
放電リミット | 11.5V | 遮断 | |
最大入力電流 | 10A | ||
インバーター | 出力電圧 | AC100V | 矩形波 |
定格出力 | 120W | 最大出力:150W | |
備考 | 総重量 約75Kg ポール径:Φ89.1mm 接続BOX:H236×W160×D120mm ・バッテリーは接続BOXからのケーブルで接続コネクターでの接続になります(バッテリーBOX背面) ・バッテリーBOXは、最下部の専用スタンドに直置き、固定します。 |

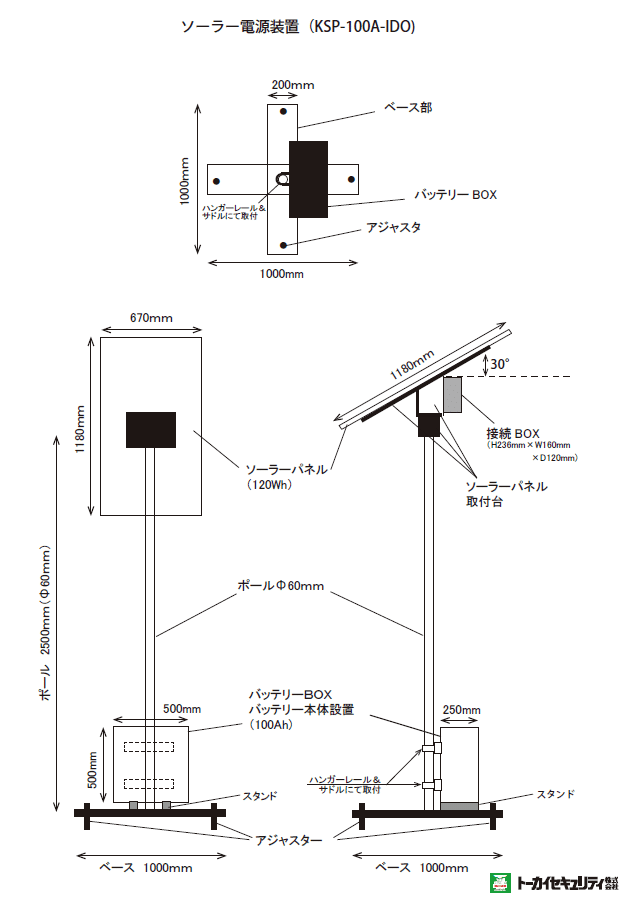

KSP-100A-IDO(移動式) 姿図
KSP-100A-IDO 仕様
項目 | 仕様 | 備考 | |
ソーラーパネル | 出力 | 160Wh ±5% | |
セル種類 | 単結晶シリコン | ||
設置角度 | 南向き30度 | ||
パネルサイズ | 高さ1304mmx幅657mmx奥行35mm | ||
重量 | 10.5Kg | 取付金具重量を含む | |
バッテリー | 蓄電容量 | 100Ah | 長寿命、密閉式鉛蓄電池 |
外形寸法 | 高さ338mmx幅170mmx奥行212mm | ||
重量 | 34Kg | 推定電源容量:2040W | |
バッテリーBOX | 外形寸法 | 高さ700mmx幅500mmx奥行250mm | 屋外用 |
重量 | 16.2Kg | ||
その他 | 専用スタンド付(H150mm、2.3Kg) | ||
充放電コントローラー | 充電リミット | 14.4V | 遮断 |
放電リミット | 11.5V | 遮断 | |
最大入力電流 | 10A | ||
DC/ACインバーター | 出力電圧 | AC100V | 矩形波 |
定格出力 | 120W | 最大出力:150W | |
ベース | 外形 | 1200x1200mm | バッテリーBOX部 |
重量 | 約25Kg | ||
ポール | 直径、長さ | Φ60mm、2.5m | |
重量 | 約14Kg | ||
その他 | 接続端子 | 防水コネクター | バッテリーBOX部 |
備考 | 総重量:約105Kg 接続BOX:H236×W160×D120mm ・バッテリーは接続BOXからのケーブルで防水コネクターでの接続になります(バッテリーBOX背面) ・バッテリーBOXは、最下部の専用スタンドに直置き、固定します。 |
ソーラー電源装置 KSP-200A
商業用電源を必要としない防犯カメラ用のソーラー電源装置です。 ソーラーパネル245Whを搭載した、DC/ACインバーター付きです。 すでにお持ちの防犯カメラを使用して「ソーラー電源式防犯カメラ」を設置される方に最適です。 また、その他電源のない場所でDC12V、またはAC100Vの各種機器(消費電力の少ない)のご使用もできます。
特長
電源工事不要、電気代不要
ソーラー電源により商業用電源が不要で、電源工事・電気料金がいりません。したがって電気料金が発生しないため、維持管理費の予算捻出が不要。電源を確保することが難しい場所でも容易に設置可能。
245W 出力のソーラパネルを2台搭載
出力245Wh のソーラーパネル搭載。 短時間でバッテリー充電可能。
(※ソーラーパネル搭載 推定損失割合:約15%)
天候に左右されず長時間使用可能
200Ah の大容量バッテリーを搭載しているため、悪天候が続きソーラーパネルからの電源供給がされなくても長時間の稼働が可能。 (悪天候が予想以上に続いても天候が回復すれば短時間で復帰)
コンパクト設計
ソーラー電源、蓄電部がコンパクトに設計されているため、わずかなスペースでも設置可能。
使用する防犯カメラについて
電源DC12Vのものをご使用ください。消費電力750mAの場合無日照時間は約9日間です。
※無日照時間:ソーラーパネ
KSP-200A 仕様表
項目 | 仕様 | 備考 | |
ソーラーパネル | 出力 | 245Wh ±5% | |
セル種類 | 単結晶シリコン | ||
設置角度 | 南向き30度 | ||
パネルサイズ | 高さ1324mmx幅992mmx奥行35mm | ||
重量 | 15Kg | 取付金具重量を含む | |
バッテリー | 蓄電容量 | 200Ah(100Ahx2台) | 長寿命、密閉式鉛蓄電池 |
外形寸法 | 高さ338mmx幅170mmx奥行212mm | ||
重量 | 68Kg(34Kgx2台) | 推定電源容量:2040W | |
バッテリーBOX | 外形寸法 | 高さ700mmx幅500mmx奥行250mm | 屋外用 |
重量 | 9.2Kg | ||
その他 | 専用スタンド付(H150mm、2.3Kg) | ||
充放電コントローラー | 充電リミット | 14.4V | 遮断 |
放電リミット | 11.5V | 遮断 | |
最大入力電流 | 20A | ||
インバーター | 出力電圧 | AC100V | 矩形波 |
定格出力 | 120W | 最大出力:150W | |
その他 | 接続端子 | 防水コネクター | バッテリーBOX部 |
備考 | 総重量:約118Kg ポール径:Φ114.3mm 接続BOX:H236×W160×D120mm ・バッテリーは2段重ねの設置で、接続BOXからのケーブルで接続コネクターでの接続になります。 (バッテリーBOX背面) ・バッテリーBOXは、最下部の専用スタンドに直置き、固定します。 |
ソーラー電源装置 KSP-75A
商業用電源を必要としない100Wのソーラーパネルを搭載した防犯カメラ用のソーラー電源装置です。
すでにお持ちの防犯カメラを使用して「ソーラー電源式防犯カメラ」を設置される方に最適です。
また、その他電源のない場所でDC12V、またはAC100Vの各種機器(消費電力の少ない)のご使用もできます。 DC/ACインバーター付。
特長
電源工事不要、電気代不要
ソーラー電源により商業用電源が不要で、電源工事・電気料金がいりません。したがって電気料金が発生しないため、維持管理費の予算捻出が不要。電源を確保することが難しい場所でも容易に設置可能。
100W 出力のソーラパネル
出力100Wh の大型ソーラーパネルを搭載。 短時間でバッテリー充電可能。
(※ソーラーパネル搭載 推定損失割合:約15%)
天候に左右されず長時間使用可能
75Ah の大容量バッテリーを搭載しているため、悪天候が続きソーラーパネルからの電源供給がされなくても長時間の稼働が可能。 (悪天候が予想以上に続いても天候が回復すれば短時間で復帰)
コンパクト設計
ソーラー電源、蓄電部がコンパクトに設計されているため、わずかなスペースでも設置可能。
使用する防犯カメラについて
電源DC12Vのものをご使用ください。消費電力750mAの場合、無日照時間は約3日間です。
※無日照時間:ソーラーパネルからの電源供給がなくてもカメラが稼働する時間。
KSP-75A 姿図
KSP-75A 仕様表
項目 | 仕様 | 備考 | |
ソーラーパネル | 出力 | 100Wh ±5% | |
セル種類 | 単結晶シリコン | ||
設置角度 | 南向き30度 | ||
パネルサイズ | 高さ975mmx幅670mmx奥行30mm | ||
重量 | 7.9Kg | ||
バッテリー | 蓄電容量 | 75Ah | 長寿命、密閉式鉛蓄電池 |
外形寸法 | 高さ202mmx幅260mmx奥行170mm | ||
重量 | 23.8Kg | 推定電源容量:756W | |
バッテリーBOX | 外形寸法 | 高さ400mmx幅400mmx奥行200mm | |
重量 | 12.8Kg | ||
その他 | 屋外用 | ||
充放電コントローラー | 充電リミット | 14.4V | 遮断 |
放電リミット | 11.5V | 遮断 | |
最大入力電流 | 10A | ||
インバーター | 出力電圧 | AC100V | 矩形波 |
定格出力 | 120W | 最大出力:150W | |
備考 | 総重量:約48Kg ポール径:Φ89.1mm ・バッテリーは接続BOXからのケーブルで接続コネクターでの接続になります(バッテリーBOX背面) |

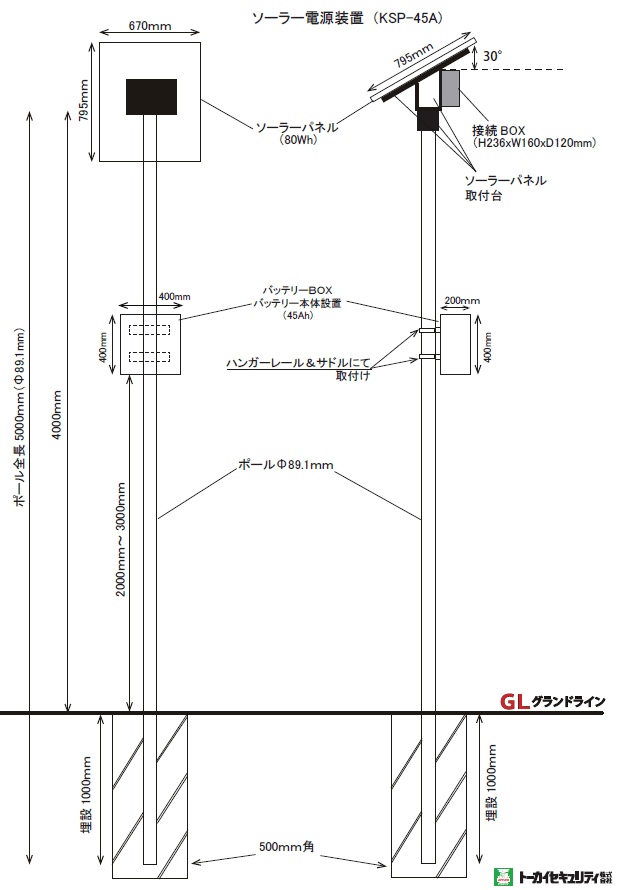

ソーラー電源装置 KSP-45A
商業用電源を必要としない80Wのソーラーパネルを搭載した防犯カメラ用のソーラー電源装置です。
すでにお持ちの防犯カメラを使用して「ソーラー電源式防犯カメラ」を設置される方に最適です。
また、その他電源のない場所でDC12V、またはAC100Vの各種機器(消費電力の少ない)のご使用もできます。
特長
電源工事不要、電気代不要
ソーラー電源により商業用電源が不要で、電源工事・電気料金がいりません。したがって電気料金が発生しないため、維持管理費の予算捻出が不要。電源を確保することが難しい場所でも容易に設置可能。
80W 出力のソーラパネル
出力80Wh の大型ソーラーパネルを搭載。 短時間でバッテリー充電可能。
(※ソーラーパネル搭載 推定損失割合:約15%)
天候に左右されず長時間使用可能
45Ah の大容量バッテリーを搭載しているため、悪天候が続きソーラーパネルからの電源供給がされなくても長時間の稼働が可能。 (悪天候が予想以上に続いても天候が回復すれば短時間で復帰)
コンパクト設計
ソーラー電源、蓄電部がコンパクトに設計されているため、わずかなスペースでも設置可能。
使用する防犯カメラについて
電源DC12Vのものをご使用ください。消費電力750mAの場合、無日照時間は約2日間です。
※無日照時間:ソーラーパネルからの電源供給がなくてもカメラが稼働する時間。
KSP-45A 姿図
KSP-45A 仕様表
項目 | 仕様 | 備考 | |
ソーラーパネル | 出力 | 80Wh ±5% | |
セル種類 | 単結晶シリコン | ||
設置角度 | 南向き30度 | ||
パネルサイズ | 高さ795mmx幅670mmx奥行30mm | ||
重量 | 6Kg | ||
バッテリー | 蓄電容量 | 45Ah | 長寿命、密閉式鉛蓄電池 |
外形寸法 | 高さ197mmx幅166mmx奥行171mm | ||
重量 | 14.1Kg | 推定電源容量:459W | |
バッテリーBOX | 外形寸法 | 高さ400mmx幅400mmx奥行200mm | |
重量 | 12.8Kg | ||
その他 | 屋外用 | ||
充放電コントローラー | 充電リミット | 14.4V | 遮断 |
放電リミット | 11.5V | 遮断 | |
最大入力電流 | 10A | ||
備考 | 総重量:約40Kg ポール径:Φ89.1mm ・バッテリーは接続BOXからのケーブルで接続コネクターでの接続になります(バッテリーBOX背面) |
KSP-45A-IDO(移動式) 姿図
KSP-45A-IDO 仕様
項目 | 仕様 | 備考 | |
ソーラーパネル | 出力 | 80Wh ±5% | |
セル種類 | 単結晶シリコン | ||
設置角度 | 南向き30度 | ||
パネルサイズ | 高さ795mmx幅670mmx奥行30mm | ||
重量 | 6Kg | 取付金具重量を含む | |
バッテリー | 蓄電容量 | 45Ah | 長寿命、密閉式鉛蓄電池 |
外形寸法 | 高さ197mmx幅166mmx奥行212mm | ||
重量 | 14.1Kg | 推定電源容量:459W | |
バッテリーBOX | 外形寸法 | 高さ300mmx幅400mmx奥行200mm | |
重量 | 9.2Kg | ||
その他 | 屋外用 | ||
充放電コントローラー | 充電リミット | 14.4V | 遮断 |
放電リミット | 11.5V | 遮断 | |
最大入力電流 | 10A | ||
LEDフラッシュ灯 | センサー点灯式 | 赤外線照度センサ搭載 通常、フラッシュ、切替可 |
|
接続BOX | 外形 | 高さ180mmx幅110mmx奥行80mm | |
ベース | 外形 | 1000x1000mmx500mm | |
重量 | 約22Kg | 高さ調節可能 | |
ポール | 直径、長さ | Φ60mm、2m | |
重量 | 約12Kg | ||
備考 | 総重量:約63.3Kg ・バッテリーは接続BOXからのケーブルで防水コネクターでの接続になります(バッテリーBOX背面) |
ソーラー電源装置 KSP-300A
商業用電源を必要としない160Whのソーラーパネルを2台(320Wh)搭載した防犯カメラ用のソーラー電源装置です。バッテリーも300Ahの大容量!ポールは2本建柱を要します。
すでにお持ちの防犯カメラを使用して「ソーラー電源式防犯カメラ」を設置される方に最適です。
また、その他電源のない場所でDC12V、またはAC100Vの各種機器(消費電力の少ない)のご使用もできます。
特長
電源工事不要、電気代不要
ソーラー電源により商業用電源が不要で、電源工事・電気料金がいりません。したがって電気料金が発生しないため、維持管理費の予算捻出が不要。電源を確保することが難しい場所でも容易に設置可能。
320Wh 出力のソーラパネル
出力320Wh(160Wh×2台) の大型ソーラーパネルを搭載。 短時間でバッテリー充電可能。
(※ソーラーパネル搭載 推定損失割合:約15%)
天候に左右されず長時間使用可能
300Ah の大容量バッテリーを搭載(100Ah×3台) しているため、悪天候が続きソーラーパネルからの電源供給がされなくても長時間の稼働が可能。
(悪天候が予想以上に続いても、天候が回復すれば短時間で復帰)
コンパクト設計
ソーラー電源、蓄電部がコンパクトに設計されているため、わずかなスペースでも設置可能。
使用する防犯カメラについて
電源DC12Vのものをご使用ください。消費電力750mAの場合、無日照時間は約14日間です。
※無日照時間:ソーラーパネルからの電源供給がなくてもカメラが稼働する時間。

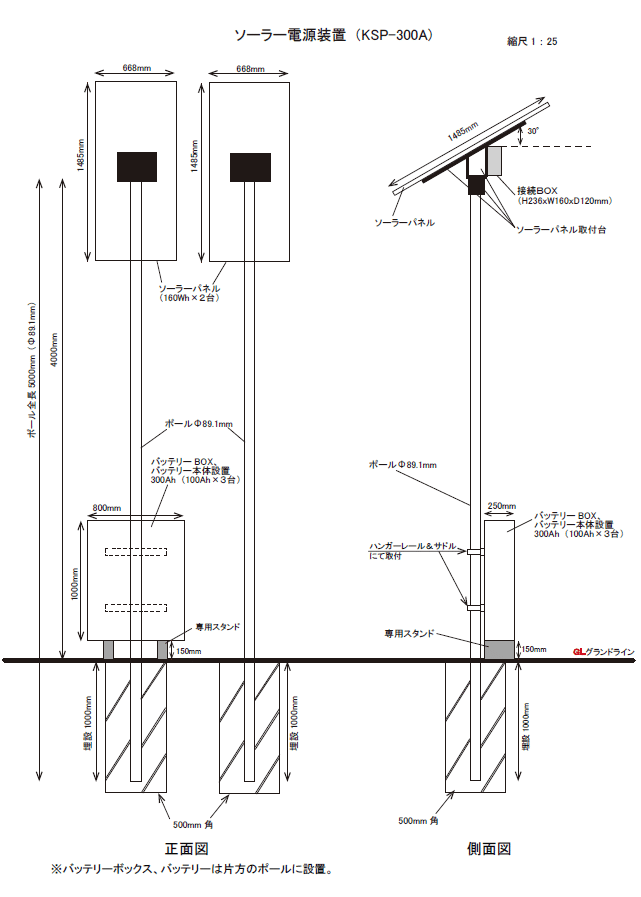

KSP-300A 姿図
KSP-300A 仕様表
項目 | 仕様 | 備考 | |
ソーラーパネル | 出力 | 320Wh(160Wh×2台) ±5% | |
セル種類 | 単結晶シリコン | ||
設置角度 | 南向き30度 | ||
パネルサイズ | 高さ1485mmx幅668mmx奥行35mm | 1台あたりのサイズ | |
重量 | 24Kg(12Kg×2台) | ||
バッテリー | 蓄電容量 | 300Ah(100Ah×3台) | 長寿命、密閉式鉛蓄電池 |
外形寸法 | 高さ338mmx幅170mmx奥行212mm | ||
重量 | 102Kg(34Kg×3台) | 推定電源容量:3060W | |
バッテリーBOX | 外形寸法 | 高さ1000mmx幅800mmx奥行250mm | |
重量 | 24.9Kg | ||
その他 | 屋外用。 | 専用スタンド付(H150mm) | |
充放電コントローラー | 充電リミット | 14.4V | 遮断 |
放電リミット | 11.5V | 遮断 | |
最大入力電流 | 30A(MPPT) | ||
インバーター | 出力電圧 | AC100V | 正弦波 |
定格出力 | 400W | ||
最大出力 | 450W | ||
その他 | 接続端子 | 防水コネクター | バッテリーBOX部 |
備考 | 総重量:約165Kg ポールは建柱2本要します。 ポール径:Φ89.1mm、長さ5m 接続BOXサイズ:高さ236mm×幅160mm×奥行120mm バッテリーは接続BOXからのケーブルで、防水コネクタ―での接続となります。 |
ソーラー防犯カメラ(LED照明付) KSP-100A + 防犯カメラ + LED照明
本「ソーラー電源式防犯カメラ」は商業用電源を必要としない、ローコストタイプの防犯カメラです。そのため、設置に際しての電源工事及び電気料金も不要です。また、街灯照明も一体化されているため、今までにはないより高度な犯罪抑止に貢献できます。
特長
電源工事不要、電気代不要
ソーラ電源により、商業用電源が不要で電源工事・電気料金がいりません。したがって、電気料金が発生しないため維持管理費の予算捻出が不要。電源を確保することが難しい場所でも容易に設置可能。
160W 出力のソーラーパネル
出力160Wh の大型ソーラパネルを搭載。 短時間でバッテリー充電可能。
(※ソーラーパネル搭載 推定損失割合:約15%)
暗闇でも鮮明画像で録画
LED赤外線照明内蔵のため、夜間でも鮮明な画像が得られます。
カメラは1.3 メガピクセル(HD1280x720) /60fpsの屋外ハウジング一体型で、ダイナミクレンジ133dB、スーパーダイナミック機能搭載。照度差の大きい被写体でも画素単位で明るさを補正し、より自然な映像で撮影可能です。(夜間は白黒画像に自動切り替え)
高輝度低消費電力のLED 照明
街灯照明は900ルーメンのLED照明で、環境に優しい低消費のエコ設計。 照度センサーの搭載により適切な電源供給ができ、効率よく運用できる。
天候に左右されず長時間使用可能
100Ahの大容量バッテリーを搭載しているため、悪天候が続きソーラパネルからの電源供給がされなくても長時間の点灯が可能。(悪天候が予想以上に続いても天候が回復すれば短時間で復帰)
コンパクト設計
ソーラー電源、LED照明、蓄電部がコンパクトに設計されているためわずかなスペースでも設置可能。

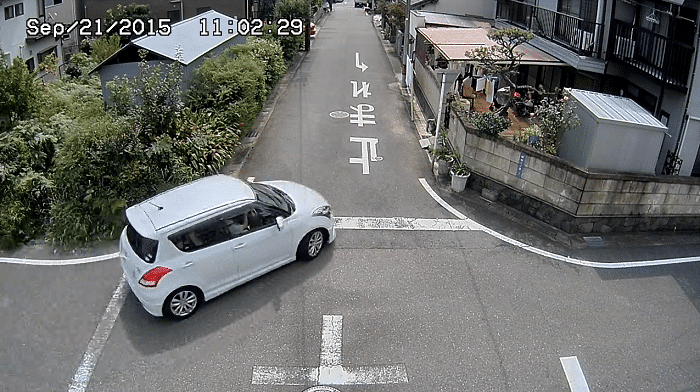

IPカメラで撮影
同夜間の撮影画像
ソーラー防犯カメラ 仕様例姿図(KSP-100A-CAM)
ソーラー防犯カメラ(KSP-100A + 赤外線IPカメラ + LED照明) 仕様表
-
項目 仕様 備考 カメラ カメラ画素数最低照度 赤外線IPカメラ 記録メディア SDカード LED照明 LED 白色(5000K) 高輝度タイプ 消費電圧 12V 消費電力 9W 900ルーメン 点灯時間 日没から夜明けまで 照度センサー内蔵 ソーラーパネル 出力 160Wh ±5% セル種類 単結晶シリコン 設置角度 南向き30度 パネルサイズ 高さ1304mmx幅657mmx奥行35mm 重量 10Kg 取付金具重量を含む バッテリー 蓄電容量 100Ah(12V) 長寿命、密閉式鉛蓄電池 外形寸法 高さ338mmx幅170mmx奥行212mm 重量 34Kg バッテリーBOX 外形寸法 高さ500mmx幅400mmx奥行250mm 重量 16.2Kg バッテリー除く その他 屋外用 地上設置スタンド付 充放電コントローラー 充電リミット 14.4V 遮断 放電リミット 11.5V 遮断 最大入力電流 10A インバーター 出力電圧 AC100V 矩形波 定格出力 120W 最大出力 150W 備考 総重量 約62Kg
導入事例
1.駐車場
夜間の窃盗(カーナビ、ETC、オーディオ等)や車へのいたずらが後を絶ちません。LED照明で明るくし犯行しにくい環境を作り、さらに24時間モレのない画像を防犯カメラで記録します。
- 電源工事 不要
- 電気代0円
- 空中配線のない美景観
- 停電時でも点灯し、万全の防犯対策
2.公園
- 公園でのいたずらが多く困っています。特に夜の公園は暗いためさらに心配です。
LED照明で明るくし、犯罪の起きない環境をつくり、さらに24時間モレのない画像を防犯カメラで記録します。 -
- 電源工事 不要
- 電気代0円
- 設置場所の指定が自由
- 空中配線のない美景観
- 停電時でも点灯し、万全の防犯対策
- 3.マンション、住宅
- 不特定の人が多く往来する場所での防犯はなかなか難しいものです。住民の注意だけでは十分なものではありません。LED照明で明るい環境を作り、防犯カメラで犯罪を抑止するのが「ソーラ電源式防犯カメラ」 です。
-
- 電源工事 不要
- 電気代0円
- 設置場所の指定が自由
- 空中配線のない美景観
- 停電時でも点灯し、万全の防犯対策
- 4.学校
通学路での防犯、特に下校時に防犯カメラが犯罪抑止に大きな力を発揮します。夜間はLED照明で周辺を明るくし、犯罪の起きにくい環境を作ります。
- 電源工事 不要
- 電気代0円
- 空中配線のない美景観
- 停電時でも点灯し、万全の防犯対策
よくある質問
Q. 電力の計算方法は?全く日光が当たらない場合の稼働時間も知りたい。
ソーラー防犯カメラ 計算式
(1)バッテリー容量
■バッテリーが45.0アンペアの場合
アンペア数 ボルト数 損失 バッテリー容量
(45.0A) x (12.0V) x 0.85 = 459.0W
■バッテリーが75.0アンペアの場合
アンペア数 ボルト数 損失 バッテリー容量
(75.0A) x (12.0V) x 0.85 = 765.0W
(2)使用機器の消費電力
ワット数 使用した時間 消費電力
機器①( W) x ( h) = W
機器②( W) x ( h) = W
機器③( W) x ( h) = W
(3)無日照稼働日数
(1)の結果 (2)の結果 無日照稼働日数
●45Aの場合 459.0 ÷ (①+②+③) = ? 日
●75Aの場合 765.0 ÷ (①+②+③) = ? 日
※無日照稼働時間とは、ソーラーパネルからの電源供給がなくても(夜間、雨の日などの無日照のとき)、
バッテリーからの電源供給によりカメラが稼働できる時間のことを言います。
なお、詳細は別紙計算資料を参照してください。
損失についての根拠は、資料「太陽光発電協会表示ガイドライン(抜粋)」をご参照ください。
無日照稼働時間計算式太陽光発電協会表示ガイドライン抜粋(H26年度)
Q. カタログはありますか?
はい、ございます。ご希望される方はお電話、メールにてご連絡ください。また製品情報よりそれぞれダウンロードが可能です。
- Q. 既設のポールに設置することはできますか?
- はい、可能です。但し、ソーラーパネルはポールの真上ではなく、側面に取り付けることになります。
- Q. 見積書を作成していただくことはできますか?
- はい、お気軽にご依頼ください。
- Q. 屋外や雨のあたる場所でも防犯カメラは設置できますか?
- 防水タイプ(防水等級IP66:全方位からの水しぶきに対応)のため、安心してご使用いただけます。
- Q. 夜間の監視、記録もできますか?
- 赤外線LED照明が内蔵されていますので、照明のない真っ暗な場所でも撮影できます。但し、白黒の画像になります。
- Q. 防犯カメラ側で記録ができますか?
- 防犯カメラ本体にSDカード方式のレコーダー(記録装置)が内蔵されています。
- Q. どのくらいの時間記録できますか?
- 録画の設定条件、撮影環境によって変わりますが、最長約1ヶ月間の記録ができます。(32GBのSDカード使用) ※アナログカメラ、IPカメラの種類、フレームレートにより異なります。
- Q. 記録された画像はどのようにして見るのですか?
- 防犯カメラ本体からSDカードを抜いていただき、パソコンで見ることができます。IPカメラの場合は、LANケーブル経由でパソコンにダウンロード出来ます。
- Q. ソーラパネルは曇りの日も発電するのですか?
- 問題なく発電します。ただ晴れの日よりも発電効率は低下します。
- Q. ソーラパネルの汚れは発電量に影響しますか?
- ソーラパネルの表面に特殊な加工をしているのでそれほど変わりません。
- Q. ソーラパネルの寿命はどのくらいですか?
- 一般的には平均20年以上です。但し、出力保証(最大出力の下限値の90%)は10年です。
- Q. バッテリーのメンテナンスは必要ですか?
- 密閉式鉛畜電池を使用しているため電解液の補充は不要です。
- Q. バッテリーの寿命はどのくらいですか?
- 3~5年です。
- Q. 自分でカメラを付け、NASで録画したいが、ボックスにNASが入るスペースは有るか?
タバコ大らしい。 - BOX内の取付方法を検討する必要がありますが、スペース的には問題ありません。
- Q. 最大消費電流は?
- 最大消費電流は10Aです。ただし、バッテリーが45Aのため、使用電流が大きいと短時間で電源供給が止まります。
- Q. ポール径は?
- ポール径はできればφ89.1mmをご使用ください。既存のポールを使用する場合は、別注の取付金具が必要になります。形状としてはポールの途中から、ソーラーパネルを載せるアームを取り付ける形になります。
推奨ポール:パナEポール 品番【DDGS250P】です。
- Q. LED街灯の仕様は、100V?12V?
- DC12V仕様です。
- Q. 電気の流れは?どのように供給されるの?
- 使用する電気機器への電源供給はすべてバッテリーから供給します。バッテリーの充電はソーラーパネルから供給します。 これらすべての電気の流れを充放電コントローラーが行います。
具体的には、
①バッテリーの電圧が一定以下になると、バッテリーを保護するため機器への電源供給をストップします。 ②ソーラーパネルからバッテリーへの充電で、バッテリーの電圧が一定以上になるとバッテリーを保護するため、 ソーラーパネルからの電源供給をストップします。
- Q. 保守対応は?
- まずは、電話等の連絡で対応します。パーツ(バッテリー、充放電コントローラー等)の交換の場合はパーツを送付致します。(有料)
- Q. ソーラーパネルとバッテリーボックスの分離できる距離は?
- ソーラーパネルとバッテリーBOXの間は最大5mまでとお考えください。
- Q. IP仕様について知りたい。
- 通常使用しているバッテリーBOXはIP44です。屋根付きを使用しており、実績的にも特に問題は生じていません。別途、IP65もあります。
- Q. 塩害対策についてはどう対策しているのか?
- 亜鉛メッキまたはステンレス材質での対応は可能です。上記IP65のものはステンレスです。※オプション
塩害の対象として考慮すべきパーツはソーラー部とバッテリーBOX部となります。
ソーラー部については取付金具の塗装を亜鉛メッキにする必要があります。(別途お見積)
ソーラーパネルについては、塩害対策用の物が望ましいですが、弊社では採用していません。
バッテリーBOXについては重耐塩仕様の塗装をしています。
弊社納入実績の中には、海に近い場所への設置もありますが、今のところクレーム情報はありません。
(ソーラーパネルの取付金具は亜鉛メッキをしています。) - Q. 材質は何を使っていますか?
- ●通常使用しているバッテリーBOXはスチール製で、塗装は「電着塗装+粉体塗装」のため「重耐塩仕様」
「耐酸仕様」「耐アルカリ仕様」となっています。※標準仕様 - ●機器取付台およびソーラーパネル取付台等は溶融亜鉛メッキです。一般的には「ドブ浸け」です。
「重耐塩仕様」「耐酸仕様」「耐アルカリ仕様」です。※オプション - Q. ポールの3分割とは?
- 3分割についてはソーラーパネル部、支柱部(バッテリーBOX、カメラ付き)、ベース部です。
※要望があればカメラ部の取り外しも可。
※接続ケーブルは支柱を通しバッテリーBOXに接続。 - ベース部の形状、地面との固定については、現行製品にてすでに運用されているので、問題点、改良(要望)点を一度、使用現場の方に聞いていただくようお願いいたします。(できれば、その他の部分も含め)
- Q. ソーラーパネルの仕様は?
- ソーラーパネルの仕様はぜひ90W以上の表記を絶対条件にしてもらってください。
理由は冬場(日照時間が短い)天候が悪い日が続くと、発電量の低いソーラーパネルではバッテリーへの充電が不十分になります。
設置場所によっては周囲に樹木等がある場合、時間帯によっては日陰になる可能性があるため、場所の選定に幅ができます。
- Q. 不日照が数日続いてバッテリーがなくなった場合、バッテリーの充電にかかる時間は?
- 95Wのソーラーパネルの発電量は約80W/Hです。(晴天の場合)したがって、約5時間ほどで満充電になりますが、バッテリーの電圧が一定の電圧まで回復すれば機器への電源供給を開始するため、実際には1~2時間ほどで電源供給します。
- Q. カメラ消費電力の平均値が50Wの場合、バッテリーが350wとして、÷50W=7Hが無日照時間と考えてよいですか?
- 無日照時間の答え:バッテリーは標準で45Ahを使用しています。この場合約460Wh使用可能です。
したがって50Wの場合 9Hとなります。 - Q. 耐用年数および保証期間は?
-
- ソーラーパネル 約20年(保証は10年)
- バッテリー 不明(保証は3年)
- 充放電コントローラー 不明(保証は1年)
- 全体 保証は1年
- ※機器により個体差があるため正確な年数は不明です。
- Q. ソーラーパネルの発電量を正確に測るメーターはありますか?
- 測定方法はソーラーパネルの出力電圧と電流を測定する必要があります。
市販の測定器では「I-Vチェッカー」が該当します。各種あるようですがかなり高額のようです。弊社では取扱いがございません。
※参考:100Wのソーラーパネルの場合太陽光が十分ソーラーパネルに当たっていれば、
約88.5W/時の発電をします。 - Q. バッテリーの蓄電容量を正確に測るメーターはありますか?
- 正確に測定するものはありません。目安としての測定はテスターで電圧を測ることです。
※某所の数値では(正確ではありません)
・10.5V 25%
・11.8V 50%
・13.2V 75%
・14.0V 100%※比重計で測定すれば正確な数値が出ますが、弊社のバッテリーはメンテナンスフリーのシールドバッテリー
のため計測ができません。 - Q. 移動式電源装置について、マニュアルを見ても分からなかった点があるので質問します。
1)マニュアルを見るとDC端子には1つしか繋げられないように見えるが、2つ接続することは可能ですか?カメラとはまた別に人感センサを取り付けようと考えています。 - DC端子に重複して接続していただければOKです。事前に端子の数を指定していただければ、その仕様で 製作いたします。
- 2)接続Boxの挿入口の直径は何mmになるでしょうか。監視カメラ等の電線を太さを検討しているため。
- BOXの口径はφ21mmですが、これにゴムブッシングを取り付けるため約φ15mmになります。
- Q. バッテリー充電時間の計算をしているのですが、サイトの「よくある質問」に記載されている不日照が続いてバッテリーが無くなった場合の計算の方法があまり理解できません。
1)移動式電源装置の場合、バッテリーがフルで充電される時間は バッテリーの蓄電容量
100Ah(12V)=1200Wh ソーラーパネルの出力120Whx0.8(欠損)=96Wh により 1200Wh/96Wh=12.5(時間) という認識でよろしいのでしょうか。 - バッテリーがフル充電される時間はバッテリーの状態によって異なります。
例えば、バッテリーをすべて使った場合は、(ただし、通常は充放電コントローラーによる保護と
バッテリー特性により、10%程度は残ります。)
したがって、
・フル充電にするためのバッテリー容量は
100Ax12Vx90%=1080W・ソーラーパネルの発電量/時間
120Wx80%=96W・フル充電に必要な時間は
1080W÷96W=11.25時間※計算上は上記のとおりですが、現実には1日に使用する消費電力を充電するため、使用した電力を96W
で割った時間が通常の値になります。
使用する機器の消費電力が多ければ、それに合ったソーラーパネルを使用する必要があります。 - 2)消費電圧が10Vの場合、バッテリーがフルで充電されている場合、約何日間もつかということ を教えて頂きたいです。
- ・無日照(不日照)時間の計算
(フル充電時のバッテリーの容量x90%)÷使用電力・例えば、バッテリー:100A、使用電力/H:15Wの場合
(100Ax12Vx90%)÷(15Wx24H)= 1080W÷360W=3日したがって、3日間※無日照(不日照)時間は最低2.5~3日は見積もった方がいいと思います。
どちらにしても、使用する機器の消費電力が基本となり、それに基づいてソーラーパネル、バッテリーを決めることになります。 - Q. バッテリーまたはコントローラーが故障しているかどうかの確認方法を教えてください。
- (確認方法)
①充放電コントローラーの各端子(負荷・バッテリー・ソーラー)の電圧が出ているかどうかのチェックをしてください。バッテリー電圧が約12V以上あり、負荷出力が12Vあるか。日照時間帯にソーラー端子に電圧がない、またはバッテリー電圧があるが負荷出力がない。 ⇒この場合は充放電コントローラーの故障と考えられます。②悪天候ではない日の夜間にカメラが作動しない日が続くようであれば、バッテリーの劣化が考えられます。充電器でバッテリーを充電できれば、満充電状態にして様子を見ることも一つの方法です。その後、同様の状態になるようであればバッテリーの問題です。
